Rat und Hilfe

Messen, eintragen, aufbauen.

Du misst die Öffnung, wir rechnen alle Zugaben und prüfen deine Maße, bevor gefertigt wird. Hier steht, wo du je Produkt misst und wie der Aufbau geht.

Zollstock, Stift, fünf Minuten je Fenster.

Richtig messen in fünf Regeln

Für alle Produkte gleich. Was sich je Produkt unterscheidet, ist nur der Messort.

Drei Breiten, drei Höhen. Es zählt der kleinste Wert, hier 980 × 1.260 mm.

Messblatt zum AusdruckenMit Feldern für drei Breiten, drei Höhen und den Namen jedes Fensters.Messblatt öffnen

Mit Zollstock oder Maßband, in Millimetern
Schreib Millimeter auf, zum Beispiel 982, nicht 98 cm.

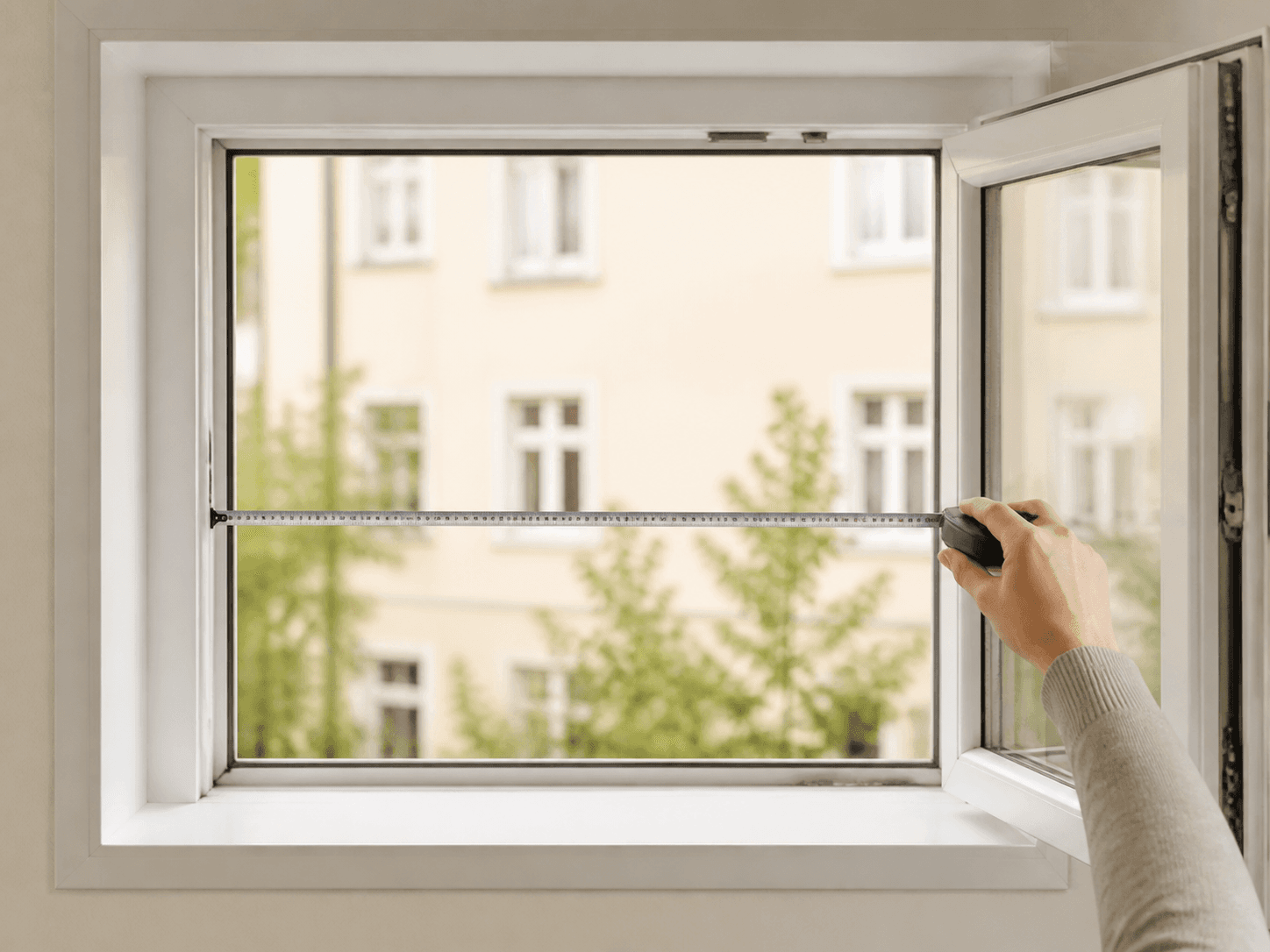

Drei Mal breit, drei Mal hoch
Breite oben, in der Mitte und unten. Höhe links, in der Mitte und rechts. Kaum ein Fenster ist ganz gerade.
Den kleinsten Wert eintragen
Von den drei Werten zählt der kleinste. Zugaben für Profile und Bürsten rechnen wir, du ziehst nichts ab.
Jedes Element einzeln
Auch Fenster, die gleich aussehen, weichen oft ein paar Millimeter ab. Gib jedem einen Namen, etwa „Küche links“.
Wir prüfen vor der Fertigung
Der Innendienst prüft jede Bestellung innerhalb eines Werktags. Passt etwas nicht zusammen, rufen wir an, bevor gesägt wird.

Wo gemessen wird

Drei Messorte, von oben gesehen. Welcher für dein Produkt gilt, steht darunter und in der Tabelle.

Innen im FensterrahmenDie Kante innen im Fensterrahmen, in die sich der Rahmen einhängt. Gemessen wird von Kante zu Kante.

Spannrahmen

Außen über den FensterrahmenDer feste Rahmen in der Wand. Gemessen wird über seine Außenkanten, dort sitzen Winkel oder Kassette.

Drehrahmen
Drehtür
Pendeltür

In der WandöffnungDie Wandflächen neben dem Fenster oder der Tür. Gemessen wird von Wand zu Wand.

Rollo fürs Fenster
Plissee-Tür
Schiebeanlage
Rollo für Türen

Je Produkt

Wo du misst, wie lange der Aufbau dauert und welches Werkzeug du brauchst.

Fenster

Innen im Fensterrahmen
Spannrahmen
Innen im Fensterrahmen von Kante zu Kante, die Breite oben, in der Mitte und unten, die Höhe links, in der Mitte und rechts. Was für die Befestigung dazukommt, rechnen wir.
Aufbau etwa 30 Min. · Cutter, Gummihammer
Außen über den Fensterrahmen
Drehrahmen
Außen über den Fensterrahmen, dort sitzen die Winkel. Mit Montagerahmen misst du stattdessen in der Wandöffnung von Wand zu Wand.
Aufbau etwa 60 Min. · Akkuschrauber, Bohrer 3 mm, Wasserwaage
In der Wandöffnung
Rollo fürs Fenster
In der Wandöffnung von Wand zu Wand, wenn die Kassette dort sitzt. Soll sie auf den Fensterrahmen, misst du außen über den Rahmen.
Aufbau etwa 45 Min. · Akkuschrauber, Bohrer 3 mm, Wasserwaage
Dachfenster
Du misst nicht selbst. Lies das Typenschild im Dachfenster ab (Hersteller, Typ und Größe), daraus kennen wir alle Maße.
Aufbau etwa 30 Min. · Akkuschrauber, Bohrer 2,5 mm

Türen

In der Wandöffnung
Plissee-Tür
In der Wandöffnung von Wand zu Wand, die Höhe vom Boden bis oben. Für die Montage auf dem Türrahmen misst du außen über den Rahmen.
Aufbau etwa 75 Min. · Akkuschrauber, Bohrer 3 mm, Wasserwaage, Metallsäge nur bei Sondermaß
Außen über den Fensterrahmen
Drehtür
Über die Außenkanten des Türrahmens, Höhe vom Boden bis zur Oberkante des Rahmens. Mit Montagerahmen in der Wandöffnung misst du von Wand zu Wand.
Aufbau etwa 75 Min. · Akkuschrauber, Bohrer 3 mm, Wasserwaage
Außen über den Fensterrahmen
Pendeltür
Über die Außenkanten des Türrahmens, Höhe vom Boden bis zur Oberkante des Rahmens.
Aufbau etwa 75 Min. · Akkuschrauber, Bohrer 3 mm, Wasserwaage
In der Wandöffnung
Schiebeanlage
Die ganze Breite der Öffnung plus die Fläche links und rechts, auf der die Schienen sitzen sollen. Höhe vom Boden bis zur Montagefläche oben.
Aufbau etwa 120 Min. · Akkuschrauber, Bohrer 3 mm, Wasserwaage, zweite Person
In der Wandöffnung
Rollo für Türen
In der Wandöffnung von Wand zu Wand, die Höhe vom Boden bis oben. Die Kassette braucht neben der Tür etwa 50 mm Platz.
Aufbau etwa 60 Min. · Akkuschrauber, Bohrer 3 mm, Wasserwaage

Weitere

Lichtschachtabdeckung
Die Oberkante des Schachts innen, Länge und Tiefe, jeweils an zwei Stellen. Der Rahmen liegt auf dem Gitterrost.
Aufbau etwa 20 Min. · Akkuschrauber, Bohrer 6 mm für Dübel
GitterSafe
Die Auflage des alten Rosts im Schacht, Länge und Tiefe, jeweils an zwei Stellen. Am einfachsten misst du den alten Rost selbst.
Aufbau etwa 20 Min. · Zollstock, Arbeitshandschuhe
Fußabstreifer
Das Innenmaß des Mattenrahmens, Breite und Tiefe, jeweils an zwei Stellen. Ohne Rahmen die Fläche, die die Matte bedecken soll.
Aufbau etwa 5 Min., ohne Werkzeug
Haustierklappe
Miss die Schulterbreite deines Tieres. Bis 17 cm passt Größe S, bis 23 cm Größe M.
wird in der Werkstatt eingesetzt

Aufbau am Beispiel Spannrahmen

Etwa 30 Minuten, du brauchst Cutter und Gummihammer. Jedem Bausatz liegt eine Anleitung mit Fotos bei, dazu ein Video für dein Produkt.

4 × Profile, auf Maß geschnitten
4 × Eckverbinder
1 × Gewebe mit Keder
4 × Einhängefedern
2 × Griffe
1 × Bürstendichtung

Schritt 1
Profile in die Ecken stecken
Die vier Profile sind auf Maß gesägt und beschriftet. Steck sie mit den Eckverbindern zu einem Rahmen.
Schritt 2
Gewebe mit dem Keder eindrücken
Gewebe auflegen und den Keder mit dem Gummihammer oder Roller in die Nut drücken, Seite für Seite.
Schritt 3
Überstand abschneiden
Das überstehende Gewebe mit dem Cutter an der Kante entlang abschneiden.
Schritt 4
Einhängen
Federn einclipsen, den Rahmen oben in den Fensterrahmen einhängen und unten andrücken. Fertig.

Lieber mit Hilfe messen?

Foto-Check per WhatsApp
Fotos vom Fenster und vom Zollstock innen im Fensterrahmen schicken. Wir sagen, was passt und wo du misst.
069 90009-121
Messen per Video
15 Minuten, du hältst das Handy, wir sagen, wo der Zollstock angelegt wird. Videoberatung Mo–Fr 9–17 Uhr nach Termin.
Termin anfragen
Anrufen
Direkt in den Innendienst, Mo–Fr 8–18 Uhr, Sa 9–13 Uhr.
069 90009-120
Aufmaß vor Ort
Ein Partnerbetrieb misst und montiert. Den Preis für Aufmaß und Anfahrt nennt er vorher.
Montage ansehen
